Questão: 1 de 12
60b50b1c0905e9328af030d1
Banca: CESPE / Cebraspe
Órgão: Corpo de Bombeiros Militar do Estado do Ceará
Cargo(s): Bombeiro Militar - Soldado
Ano: 2014
Matéria/Assunto: Física > Eletricidade > Eletrodinâmica > Voltímetros, amperímetros e galvanômetros
Frequentemente é noticiado nos meios de comunicação que
incêndios em residências são causados pelo mau uso da rede
elétrica, em particular pela sobrecarga do sistema. As redes elétricas
são dimensionadas geralmente por meio de fusíveis, dispositivos de
proteção contra altas correntes em circuitos. O fusível é constituído
de um filamento ou de lâminas de ligas metálicas, termicamente
sensíveis, que se intercalam em pontos da instalação elétrica, para
que se fundam ou deformem, por efeito Joule, quando a intensidade
de corrente elétrica superar determinado valor, devido a
curto-circuito ou a sobrecarga, o que poderia danificar os
condutores e causar incêndio ou destruir outros elementos do
circuito.
Na figura I acima, é representado um circuito elétrico que
se constitui de fontes, resistores e fusível de proteção. Nas figuras
II e III, são representados, respectivamente, o modo ligado e o
desligado de um fusível, que faz uso de deformação de sólidos por
variação de temperatura. O referido equipamento é formado por
duas barras metálicas, M1 e M2, ligadas uma à outra, cujos
coeficientes lineares de dilatação térmica são, respectivamente,
a1 e a2, com a1 diferente de a2. Quando o circuito atinge a corrente
máxima estabelecida, a temperatura das barras aumenta, fazendo
que elas se dilatem. Em seguida, a mola expande-se, desligando o
circuito.
Considerando as figuras e as informações acima, julgue o item a seguir.
Questão: 2 de 12
61040c2a0905e951e090e4a1
Banca: FGV
Órgão: Secretaria de Estado de Educação de Pernambuco
Cargo(s): Professor - Física
Ano: 2016
Matéria/Assunto: Física > Eletricidade > Eletrodinâmica > Voltímetros, amperímetros e galvanômetros
O gráfico anexo representa o característico tensão-corrente de
um resistor ôhmico R e de um resistor não ôhmico S
Para alimentá-los usa-se uma fonte de tensão que mantém em
seus terminais uma diferença de potencial constante sob
quaisquer condições. Os resistores podem ser ligados à fonte de
tensão como ilustram os esquemas 1 e 2, nos quais o
amperímetro é ideal.
No circuito ilustrado no esquema 1, o amperímetro indica 6 A.
Já no circuito ilustrado no esquema 2, o amperímetro indica
18 A.
16 A.
12 A.
10 A.
8 A.
Questão: 3 de 12
62790d769a18c87176664397
Banca: Exatus
Órgão: Centrais Eletricas de Rondônia
Cargo(s): Técnico em Eletrotécnica
Ano: 2016
Matéria/Assunto: Física > Eletricidade > Eletrodinâmica > Voltímetros, amperímetros e galvanômetros

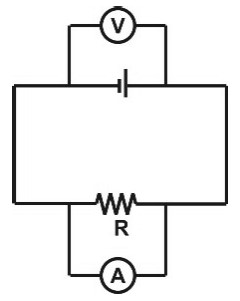

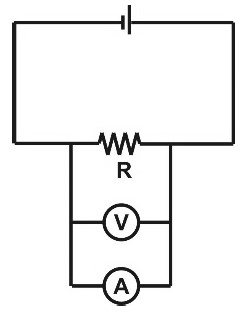

Sobre o voltímetro é INCORRETO afirmar:
A medida será ideal se o voltímetro tiver resistência interna infinita, isto é, se ele constituir um circuito aberto entre os pontos do circuito em que se encontra instalado.
Existem voltímetros para medições em corrente contínua e corrente alternada.
O voltímetro deve ser ligado sempre em série com o circuito entre os dois pontos nos quais quer se medir a diferença de potencial.
O voltímetro tem como objetivo medir a diferença de potencial entre dois pontos quaisquer de um circuito.
Questão: 4 de 12
62bb3043ce533172cc17e959
Banca: FGV
Órgão: Polícia Civil do Estado do Amazonas
Cargo(s): Perito Criminal - Física
Ano: 2022
Matéria/Assunto: Física > Eletricidade > Eletrodinâmica > Voltímetros, amperímetros e galvanômetros
A figura representa o arranjo experimental para observar o efeito fotoelétrico. A luz passa através de um tubo de vácuo e alcança a placa 2. Com as placas 1 e 2 conectadas através de uma bateria, o amperímetro A pode registrar a passagem de corrente elétrica.
O experimento é iniciado com luz de baixa frequência e baixa intensidade; nesse caso, o amperímetro não acusa a passagem de corrente. De acordo com a constatação experimental observada no experimento, o amperímetro pode acusar a passagem de corrente se
a intensidade da luz for aumentada e a frequência, mantida.
a frequência da luz for diminuída e a intensidade, aumentada.
a intensidade da luz for aumentada e a frequência, diminuída.
a frequência da luz for aumentada e a intensidade, mantida.
for aumentado o tempo de incidência da luz.
Questão: 5 de 12
667d6586f61dbe6f3903d1a7
Banca: CESPE / Cebraspe
Órgão: Laboratório Nacional de Astrofísica
Cargo(s): Tecnologista – Sistemas de Controle com Foco em Eletrônica, Automação e Programação de Instrumentação Científica
Ano: 2024
Gabarito: Oficial
Matéria/Assunto: Física > Eletricidade > Eletrodinâmica > Voltímetros, amperímetros e galvanômetros
Acerca da operação dos amplificadores operacionais, julgue os itens subsequentes.
I. Na prática, quando a tensão entre as entradas é zero, a tensão de saída é zero.
II. Existe uma máxima taxa de variação no tempo da saída do amplificador que limita tanto a tensão de saída quanto a frequência.
III. Se a entrada for um sinal senoidal, a saturação se manifestará como um afundamento no sinal de saída.
Assinale a opção correta.
Apenas o item I está certo.
Apenas o item II está certo.
Apenas os itens I e III estão certos.
Apenas os itens II e III estão certos.
Todos os itens estão certos.
